在web端使用webSerial实现串口通信

参考资料

简介

串口是一个双向通信接口，允许字节发送和接收数据。
Web Serial API为网站提供了一种使用JavaScript对串行设备进行读写的方法。串行设备可以通过用户系统上的串行端口连接，也可以通过模拟串行端口的可移动USB和蓝牙设备连接。
换句话说，Web Serial API通过允许网站与串行设备(如微控制器和3D打印机)通信来连接网络和物理世界。
这个API也是WebUSB的好伙伴，因为操作系统要求应用程序使用它们的高级串行API而不是低级的USB API与一些串行端口通信。

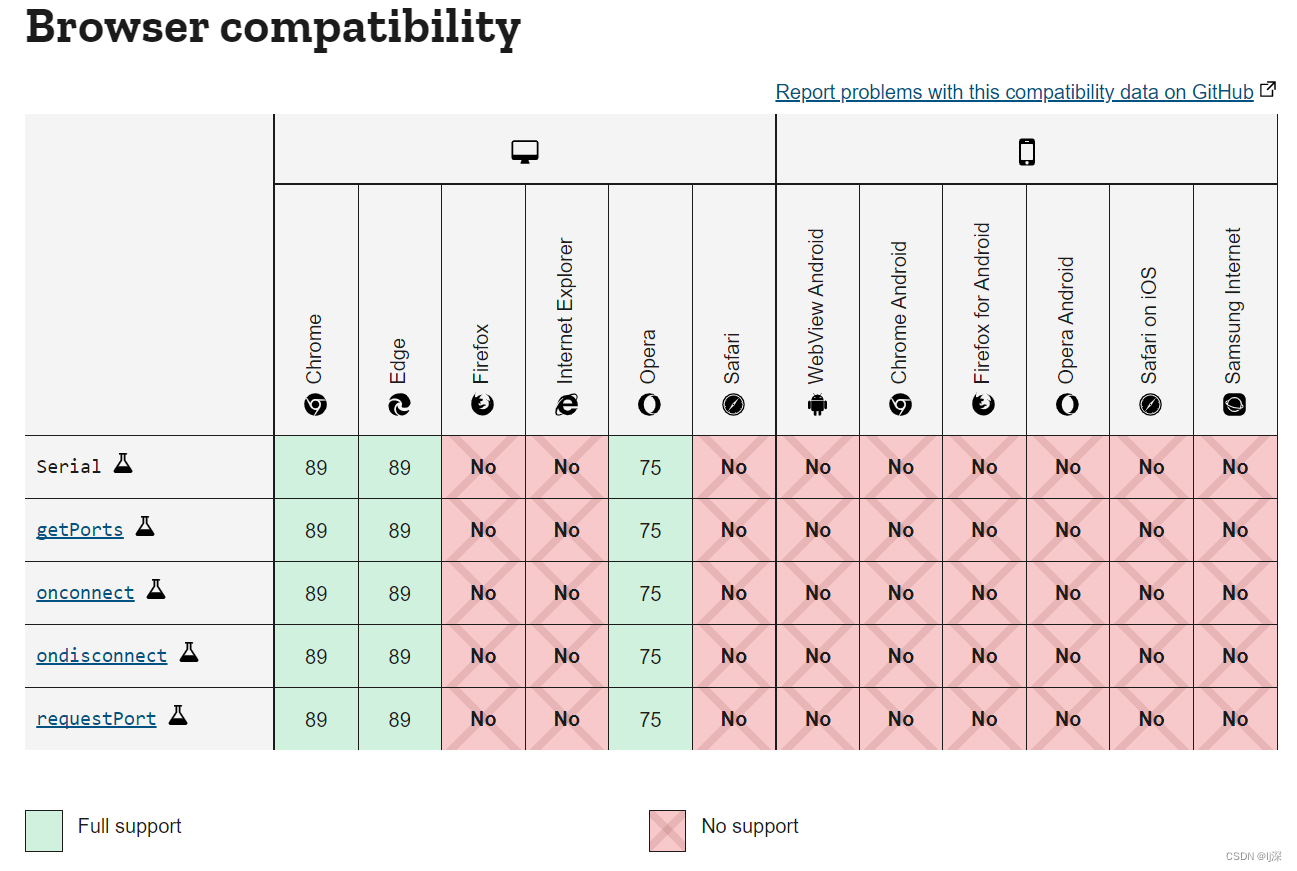

检查浏览器是否支持`Web Serial API`

javascript

if ("serial" in navigator) {
  // The Web Serial API is supported.
}

在这里插入图片描述

打开串口

Web Serial API在设计上是异步的。这可以防止网站UI在等待输入时阻塞，这一点很重要，因为串行数据可以在任何时候接收，需要一种方法来侦听它。要打开串口，首先访问一个SerialPort对象。为此，您可以通过调用navigator.serial.requestPort()来提示用户选择一个串行端口，或者从navigator.serial.getPorts()中选择一个，该方法返回一个先前授予该网站访问权限的串行端口列表。

javascript

// 提示用户选择一个串口。
const port = await navigator.serial.requestPort();

// 获取用户之前授予该网站访问权限的所有串口。
const ports = await navigator.serial.getPorts();

您还可以在打开串行端口时指定下面的任何选项。这些选项是可选的，并且有方便的默认值。

dataBits：每帧的数据位数(7或8)。
stopBits：一帧结束时的停止位数(1或2)。
parity：校验模式，可以是none，偶数，奇数。
bufferSize：应该创建的读写缓冲区大小(必须小于16MB)。
flowControl：流控模式(none或hardware)。

串口中读取数据

Web Serial API中的输入和输出流由streams API处理。
串口连接建立之后，SerialPort对象的readable和writable属性返回一个ReadableStream和一个WritableStream。这些将用于从串行设备接收数据并将数据发送到串行设备。两者都使用Uint8Array实例进行数据传输。
当新数据从串行设备到达时，port.readable.getReader().read()异步返回两个属性:value和一个done的布尔值。如果done为真，则串行端口已经关闭，或者没有更多的数据输入。调用port.readable.getReader()创建一个读取器并将其锁定为readable。当可读被锁定时，串口不能被关闭。

javascript

const reader = port.readable.getReader();

// 监听来自串行设备的数据
while (true) {
  const { value, done } = await reader.read();
  if (done) {
    // 允许稍后关闭串口。
    reader.releaseLock();
    break;
  }
  // value 是一个 Uint8Array
  console.log(value);
}

如果串行设备发送文本返回，您可以管道端口。可通过TextDecoderStream读取，如下所示。TextDecoderStream是一个转换流，抓取所有的Uint8Array块并将其转换为字符串。

javascript

const textDecoder = new TextDecoderStream();
const readableStreamClosed = port.readable.pipeTo(textDecoder.writable);
const reader = textDecoder.readable.getReader();

// 监听来自串行设备的数据。
while (true) {
  const { value, done } = await reader.read();
  if (done) {
    // 允许稍后关闭串口。
    reader.releaseLock();
    break;
  }
  // value 是一个 string.
  console.log(value);
}

写入串口

要将数据发送到串行设备，请将数据传递到port.writable.getWriter().write()。在port.writable. getwriter()上调用releaseLock()是为了稍后关闭串口。

javascript

const writer = port.writable.getWriter();

const data = new Uint8Array([104, 101, 108, 108, 111]); // hello
await writer.write(data);


// 允许稍后关闭串口。
writer.releaseLock();

通过管道传输到端口的TextEncoderStream向设备发送文本。port.writable如下所示。

javascript

const textEncoder = new TextEncoderStream();
const writableStreamClosed = textEncoder.readable.pipeTo(port.writable);

const writer = textEncoder.writable.getWriter();

await writer.write("hello");

关闭串口

port.close()如果串行端口的readable和writable被解锁，则关闭该串行端口，这意味着已经为其各自的读写成员调用了releaseLock()。
但是，当使用循环从串行设备连续读取数据时，端口Readable将一直被锁定，直到遇到错误。在这种情况下，调用reader.cancel()将强制reader.read()立即解析为{value: undefined, done: true}，从而允许循环调用reader.releaseLock()。

javascript

await state.reader.cancel()
await state.writer.close()
await state.port.close()

监听串口设备的插入和拔出

如果一个串行端口是由USB设备提供的，那么该设备可以从系统连接或断开。当网站被授予访问串口的权限时，它应该监控连接和断开事件。

javascript

navigator.serial.addEventListener("connect", (event) => {
  // TODO: 自动打开事件。目标器或警告用户端口可用。
});

navigator.serial.addEventListener("disconnect", (event) => {
  // TODO: Remove |event.target| from the UI.
  // 如果打开了串行端口，还会观察到流错误。
});

项目开发串口通信代码

javascript

import { buf2hex, hexCharCodeToStr, decToHex } from "../utils/utils"
import { message } from "ant-design-vue"
import inputObject from "../utils/config"
import { takingPictures } from "../../api/collect"

const serialPort = {
    state: {
        step: 0, // 步骤值
        inputObject,
        writer: null,
        reader: null,

        port: null,// 连接的串口
        isConnect: false, // 是否连接
        equipmentInfo: '', // 设备信息
        dataSource: [],//源数据
        code: '', // 存储接收到的数据的指令
        sendData: [], // 发送的数据
        receiveData: [], // 接收的数据
        hexMessage: "",// 接收到的完整16进制字符串
        checkResults: false, // 检验结果
        isAwait: false, // 是否处于等待接收数据状态（断包时记录该状态）
        timerOut: null, // 数据超时无响应
        support: false, // 是否支持navigator.serial 串口通讯
        isStop: false, // 机器人是否处于暂停状态
        orderInfo: {//选择的订单信息
            id: "",//订单id
            sn: "",//订单号
            size: "",//码数
        },
        subOrder: [],//创建的子订单
    },

    mutations: {
        // 监听串口的连接的断开
        listenersSerialPort (state) {
            navigator.serial.addEventListener('connect', (event) => {
                message.success("串口设备已插入")
                // TODO: Automatically open event.target or warn user a port is available.
            })

            navigator.serial.addEventListener('disconnect', (event) => {
                // state.isConnect = true
                message.error("串口设备已拔出")
                // console.log('串口已断开')
                // TODO: Remove |event.target| from the UI.
                // If the serial port was opened, a stream error would be observed as well.
            })
        },
        // 移除监听
        removeListenersSerialPort () {
            navigator.serial.removeEventListener('connect', (event) => {
                message.success("串口设备已插入")
                // TODO: Automatically open event.target or warn user a port is available.
            })

            navigator.serial.removeEventListener('disconnect', (event) => {
                // state.isConnect = true
                message.error("串口设备已拔出")
                // console.log('串口已断开')
                // TODO: Remove |event.target| from the UI.
                // If the serial port was opened, a stream error would be observed as well.
            })
        },

        // 修改浏览器是否支持串口通讯的标识
        updateSupport (state, flag) {
            state.support = flag
        },
        // 添加表格数据
        addDataSource (state, data) {
            state.dataSource = []
            data.forEach((item, index) => {
                item.step = index + 1
                item.key = index + 1
            })
            state.dataSource = data
            console.log("dataSource", state.dataSource)
        },
        // 删除表格数据
        deleteDataSource (state, key) {
            let index = state.dataSource.findIndex((item) => {
                return item.key == key
            })
            let list = state.dataSource
            list.splice(index, 1)
            state.dataSource = []
            state.dataSource.push(...list)
        },
        // 修改表格数据
        modifyDataSource (state, obj) {
            let { index, data } = obj
            let list = state.dataSource
            list.splice(index, 1, data)
            state.dataSource = []
            state.dataSource.push(...list)
        },
        // 接收数据
        receiveDataFuc (state, value) {
            console.log('value', value)
            // value 是一个 Uint8Array
            let hexStr = buf2hex(value)
            let msg = ''
            this.commit('dataValidation', hexStr)
            console.log('isAwait', state.isAwait)
            if (state.isAwait) {
                return
            }
            if (!state.checkResults) {
                state.sendData = []
                state.receiveData = []
                console.log('进入了!this.checkResults')
                if (state.code == '0c') {
                    this.dispatch('submitData')
                } else {
                    message.error("指令执行失败，请尝试从新发送")
                }
                return
            }

            msg = state.hexMessage.slice(6, hexStr.length - 4)
            console.log('指令类型', state.code)
            console.log('返回的信息', msg)

            switch (state.code) {
                case '06': // 获取设备信息
                    let info = hexCharCodeToStr(msg)
                    state.equipmentInfo = info
                    let arr = info.split(' ')
                    state.equipmentInfo = arr.join(" ")
                    console.log('arr', arr, state.equipmentInfo)
                    state.receiveData = []
                    break
                case '0a':// 接收霍尔传感器数据
                    console.log("霍尔数据", msg)
                    // 偶数圈发送拍摄型号
                    // 当前圈数等于总圈数发送结束信号
                    let data1 = msg.slice(0, 2)
                    let data2 = msg.slice(2, 4)
                    let data3 = msg.slice(4, 6)
                    let data4 = msg.slice(6, msg.length)
                    let turns = parseInt(data1, 16) * 256 + parseInt(data2, 16)
                    let turnsCount = parseInt(data3, 16) * 256 + parseInt(data4, 16)
                    console.log("当前圈数", turns, '总圈数', turnsCount)
                    state.receiveData = []
                    this.dispatch("takingPicturesFunc", { turns, turnsCount })

                    break;
                case '10': // 复位机器人
                    message.success("机器人已经复位")
                    state.receiveData = []
                    state.isStop = true
                    break;
                case '11': // 机器人开始工作
                    message.success("机器人已经开始工作")
                    state.receiveData = []
                    state.isStop = false
                    break;
                case '12': // 机器人暂停工作
                    message.success("机器人已经暂停工作")
                    state.receiveData = []
                    state.isStop = true
                    break;
                case '0c': // 收到的形变数据
                    this.checkResults = false
                    state.sendData = []
                    state.receiveData = []
                    state.step = state.step + 1
                    if (state.step <= state.dataSource.length - 1) {
                        this.dispatch('submitData')
                    } else {
                        message.success("数据传输完毕")
                    }
                    break
            }
        },
        // 数据校验
        dataValidation (state, hexStr) {
            clearTimeout(state.timerOut)
            state.timerOut = null
            let startStr = hexStr.slice(0, 2)
            let endStr = hexStr.slice(hexStr.length - 2, hexStr.length)
            if (startStr == '55' && (endStr == '0a' || endStr == '0d') && hexStr.length > 4) {
                this.commit("lengthValidation", hexStr)
            } else if (startStr == '55' && endStr != '0a' && endStr != '0d') {
                console.log('帧头部分')
                state.isAwait = true
                state.receiveData.push(hexStr)
            } else if (
                startStr != '55' &&
                endStr != '0a' && endStr != '0d' &&
                state.receiveData.length > 0
            ) {
                console.log('收到中间部分')
                state.receiveData.push(hexStr)
            } else {
                console.log('收到帧尾部分')
                if (state.receiveData.length > 0) {
                    state.receiveData.push(hexStr)
                    let receiveDataStr = state.receiveData.join('')
                    this.commit("lengthValidation", receiveDataStr)
                }
            }
        },
        // 数据长度校验
        lengthValidation (state, hexStr) {
            console.log("hexStr", hexStr, hexStr.length)
            state.code = hexStr.slice(2, 4)
            let receiveDataLength = 0
            switch (state.code) {
                case '06': // 获取设备信息
                    console.log("设备信息长度校验")
                    receiveDataLength = 31 * 2
                    break
                case '0a':// 接收霍尔传感器数据
                    console.log("霍尔数据长度校验")
                    receiveDataLength = 9 * 2
                    break;
                case '10': // 复位机器人
                    console.log("复位机器人长度校验")
                    receiveDataLength = 5 * 2
                    break;
                case '11': // 机器人开始工作
                    console.log("机器人开始工作长度校验")
                    receiveDataLength = 5 * 2
                    break;
                case '12': // 机器人暂停工作
                    console.log("机器人暂停工作长度校验")
                    receiveDataLength = 5 * 2
                    break;
                case '0c': // 收到的形变数据
                    console.log("形变数据长度校验")
                    receiveDataLength = state.sendData.length * 2
                    break;
            }
            console.log(hexStr.length, receiveDataLength)
            hexStr.length == receiveDataLength
                ? (state.checkResults = true)
                : (state.checkResults = false)
            state.hexMessage = hexStr
            state.isAwait = false
        },
        // 表格数据重置
        dataReset (state) {
            state.dataSource = []
            state.step = 0
        },
        // 更新选择的订单号
        setOrderInfo (state, orderInfo) {
            console.log("orderInfo", orderInfo)
            state.orderInfo = Object.assign({}, state.orderInfo, orderInfo)
        },
        // 更新子订单列表
        setSubOrder (state, subOrder) {
            state.subOrder = subOrder
        }
    },

    actions: {
        // 连接(关闭)串口
        async connect ({ state }) {
            if (!state.support) {
                message.error(state.errorMsg)
                return
            }
            if (state.isConnect) {
                await state.reader.cancel()
                await state.writer.close()
                await state.port.close()
                state.isConnect = false
                message.success("已经断开与串口设备的连接")
                return
            }
            // 提示用户选择一个串口
            state.port = await navigator.serial.requestPort()


            try {
                // 等待串口打开  (baudRate：波特率)
                await state.port.open({
                    baudRate: 115200,
                    dataBits: 8, // 数据位
                    stopBits: 1, // 停止位
                    parity: 'none' // 奇偶校验
                })
                state.isConnect = true
                message.success("串口设备已连接")
                // console.log('port', port)

                // 串行写入数据
                state.writer = state.port.writable.getWriter()

                state.reader = state.port.readable.getReader()


                this.dispatch("getEquipmentInfo")

                // console.log('port.readable', port.readable)

                // 监听来自串行设备的数据
                while (true) {
                    const { value, done } = await state.reader.read()
                    this.commit('receiveDataFuc', value)
                    if (done) {
                        // 允许稍后关闭串口。
                        state.reader.releaseLock()
                        break
                    }
                }
            } catch (error) {
                console.log(error)
                message.error("串口打开失败，请检查串口是否已经被占用")
            }

        },
        // 发送数据
        async submitData ({ state }) {
            if (state.dataSource.length == 0) {
                message.error("请添加数据")
                return
            }
            clearTimeout(state.timerOut)
            state.timerOut = null
            //   inputObject数据重置
            for (let dataKey in state.inputObject) {
                state.inputObject[dataKey].sum = 0
            }

            let commonArray = ['0X55', '0X0C', '0X40']
            let stepArray = ['0X00', decToHex(state.step + 1)]
            //   let currentStep =
            //   stepArray.push(currentStep)
            let allStepArray = ['0X00', decToHex(state.dataSource.length)]

            commonArray.push(...[...stepArray, ...allStepArray])

            let inputData = []

            // 将表格的数据与inputData数据对应
            for (let dataKey in state.dataSource[state.step]) {
                state.inputObject[dataKey]
                    ? (state.inputObject[dataKey].sum =
                        state.dataSource[state.step][dataKey])
                    : ''
            }
            //  转换inputObject的数据
            for (let dataKey in state.inputObject) {
                let hex = decToHex(state.inputObject[dataKey].sum)
                inputData.push('0X00', hex)
            }

            commonArray.push(...inputData)

            // 校验和
            let result = 0
            commonArray.forEach((item) => {
                result = result + parseInt(item)
            })
            let resultHex = decToHex(result)
            commonArray.push(resultHex)

            commonArray.push('0X0D') // 结尾

            console.log('commonArray', commonArray)
            state.sendData = []
            state.sendData.push(...commonArray)
            let data = new Uint8Array(commonArray)
            await state.writer.write(data)
        },
        // 获取设备信息
        async getEquipmentInfo ({ state }) {
            console.log('获取设备信息')
            let data = new Uint8Array([
                '0X55',
                '0X05',
                '0X00',
                '0X00',
                '0X5A',
                '0X0D'
            ])
            await state.writer.write(data)
        },
        // 机器人复位
        async robotReset ({ state }) {
            if (!state.isConnect) {
                message.error("请先连接设备")
                return
            }
            console.log("执行机器人复位指令")
            let data = new Uint8Array(['0X55', '0X10', '0X00', '0X00', '0X65', '0x0D'])
            await state.writer.write(data)
        },
        // 机器人开始工作
        async robotStar ({ state }) {
            if (!state.isConnect) {
                message.error("请先连接设备")
                return
            }
            console.log("执行机器人开始工作指令")
            let data = new Uint8Array(['0X55', '0X11', '0X00', '0X00', '0X66', '0x0D'])
            await state.writer.write(data)
        },
        // 机器人暂停工作
        async robotPause ({ state }) {
            if (!state.isConnect) {
                message.error("请先连接设备")
                return
            }
            console.log("执行机器人暂停工作指令")
            let data = new Uint8Array(['0X55', '0X12', '0X00', '0X00', '0X67', '0x0D'])
            await state.writer.write(data)
        },
        // 拍摄照片
        takingPicturesFunc ({ state }, turnNumber) {
            let { turns, turnsCount } = turnNumber
            let action = turns % 2 == 0 ? 'start' : 'stop'
            let index = turns % 2 == 0 ? turns - 2 : turns - 1
            this.dispatch("takingPicturesRequest", { action, index })
        },
        // 拍照的请求
        //
        takingPicturesRequest ({ state }, { action, index }) {
            takingPictures({
                action,
                ucode: state.subOrder[index].ordersn,
                ordersn: state.orderInfo.sn
            }).then(res => {
                console.log('拍照', res)
                if (res == "Not Found") {
                    this.dispatch("takingPicturesRequest", { action, index })
                } else {
                    console.log(`相机${action}`)
                }
                // if(res.data.)
            }).catch(error => {
                console.log("拍照错误", error)
            })
        }
    },
    getters: {
        // 获取表格数据
        getDataSource: state => state.dataSource,
        // 获取inputObject
        getInputObject: state => state.inputObject,
        // 获取连接状态
        getIsConnect: state => state.isConnect,
        // 获取设备信息
        getEquipmentInfo: state => state.equipmentInfo,
        // 获取步骤值
        getStep: state => state.step,
        // 获取选择的订单信息
        getOrderInfo: state => state.orderInfo
    }
}

export default serialPort

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456

javascript数据转换相关函数

javascript

// 将Uint8Array转为十六进制
export function buf2hex (buffer) {
    return Array.prototype.map
        .call(new Uint8Array(buffer), (x) => ('00' + x.toString(16)).slice(-2))
        .join('')
}

// 将Uint8Array转为十六进制
export function Decoding8arr (uint8array) {
    return new TextDecoder('utf-8').decode(uint8array)
}

// 十六进制字符串转字符串
export function hexCharCodeToStr (hexCharCodeStr) {
    var trimmedStr = hexCharCodeStr.trim()
    var rawStr =
        trimmedStr.substr(0, 2).toLowerCase() === '0x'
            ? trimmedStr.substr(2)
            : trimmedStr
    var len = rawStr.length
    if (len % 2 !== 0) {
        alert('Illegal Format ASCII Code!')
        return ''
    }
    var curCharCode
    var resultStr = []
    for (var i = 0; i < len; i = i + 2) {
        curCharCode = parseInt(rawStr.substr(i, 2), 16) // ASCII Code Value
        resultStr.push(String.fromCharCode(curCharCode))
    }
    return resultStr.join('')
}

// 将十六进制转为 Uint8Array
export function Encoding8arr (myString) {
    return new TextEncoder('utf-8').encode(myString)
}

// 十进制转为带0X前缀的十六进制
export function decToHex (dec) {
    let hex = dec.toString(16)
    let result = '0X'
    hex.length == 1 ? (result = result + '0' + hex) : (result = result + hex)
    return result
}

在web端使用webSerial实现串口通信 ​

参考资料 ​

简介 ​

检查浏览器是否支持Web Serial API ​

打开串口 ​

串口中读取数据 ​

写入串口 ​

关闭串口 ​

监听串口设备的插入和拔出 ​

项目开发串口通信代码 ​

javascript数据转换相关函数 ​

在web端使用webSerial实现串口通信

参考资料

简介

检查浏览器是否支持`Web Serial API`

打开串口

串口中读取数据

写入串口

关闭串口

监听串口设备的插入和拔出

项目开发串口通信代码

javascript数据转换相关函数
